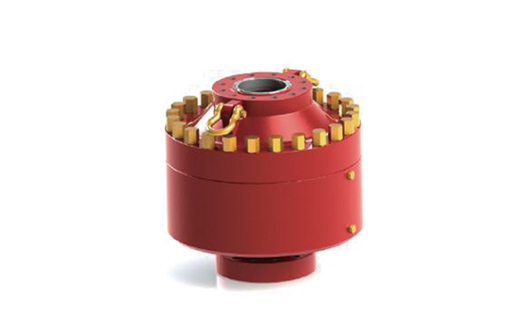

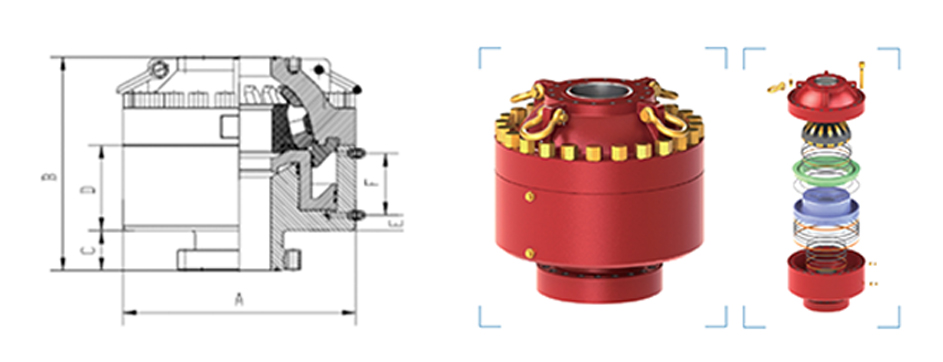

Кольцевой превентор в основном состоит из корпуса, поршня, упорного кольца, сферического резинового стержня (уплотнителя), крышки. Уплотнение кольцевого превентора резинометаллическое, что максимально уменьшает его износ и обеспечивает надежность. За счёт конфигурации уплотнителя в форме сферы и конструкции поршня давление скважины содействует дополнительной герметизации превентора в целом.
|
Обозначение |
Условный проход, мм(дюйм) |
Рабочее давление, МПа(PSI) |
Объем масла, л |
Диаметр (D), мм |
Высота (H), мм |
Масса, кг |
|
|
на закрытие |
на открытие |
||||||
|
ПУГ-180х21 |
180 (7.1/16) |
21 (3000) |
20 |
13 |
705 |
740 |
1400 |
|
ПУГ-180х35 |
35 (5000) |
21 |
15 |
745 |
797 |
1500 |
|
|
ПУГ-180х35/70 |
35 /70(5000/10000) |
21 |
15 |
745 |
817 |
1550 |
|
|
ПУГ-230х21 |
230 (9) |
21 (3000) |
28.6 |
19.6 |
902 |
826 |
1980 |
|
ПУГ-230х35 |
35 (5000) |
42 |
33 |
1016 |
942 |
3050 |
|
|
ПУГ-230х35/70 |
35 (5000) |
42 |
33 |
1016 |
982 |
3120 |
|
|
ПУГ-280х21 |
280 (11) |
21 (3000) |
46 |
33 |
1013 |
873 |
3200 |
|
ПУГ-280х35 |
35 (5000) |
76 |
60 |
1146 |
1100 |
4450 |
|
|
ПУГ-280х35/70 |
35/70 (5000/10000) |
76 |
60 |
1146 |
1160 |
4520 |
|
|
ПУГ-350х21 |
350 (13.5/8) |
21 (3000) |
98 |
72 |
1271 |
1105 |
5710 |
|
ПУГ-350х35 |
35 (5000) |
96 |
72 |
1271 |
1176 |
6454 |
|
|
ПУГ-350х35/70 |
35/70 (5000/10000) |
96 |
72 |
1271 |
1231 |
6745 |
|
|
ПУГ-480х35 |
480 (18 3/4) |
35 (5000) |
220 |
172 |
1780 |
1558 |
16330 |
|
ПУГ-530х21 |
530 (20 3/4) |
21 (3000) |
173 |
110 |
1375 |
1293 |
7400 |
|
ПУГ-760х7 |
760 (30) |
7 (1000) |
495 |
211 |
1811 |
1788 |
14300 |
